L´adattamento al cavo coassiale si trova spingendo in alto o in basso il C e la presa.

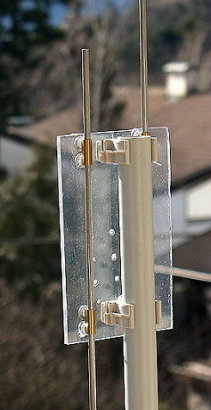

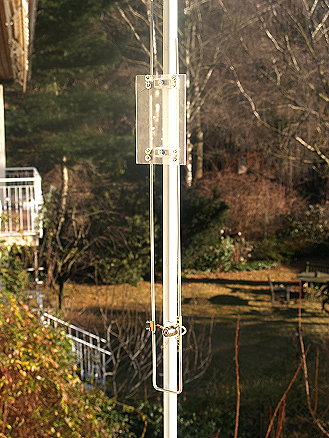

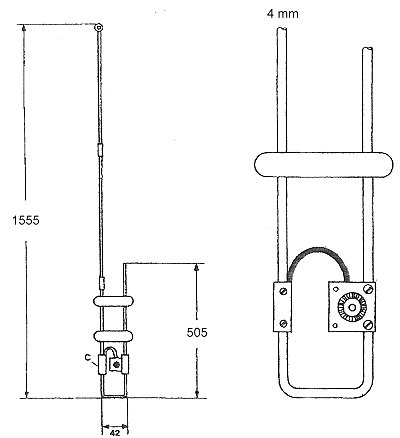

La J - antenna
per 144 MHz

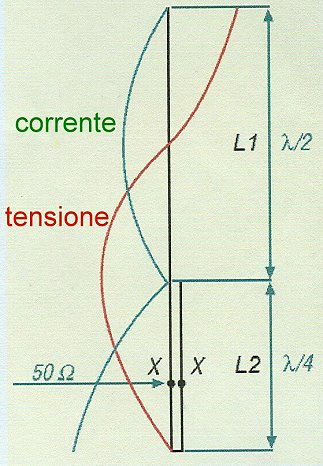

si tratta di un radiatore vert. a
mezz´onda, alimentato e adattato all´estremitá tramite una sezione a quarto
d´onda.
L´antenna ha un basso angolo d´irradiazion e il guadagno é piú di 3 dB rispetto ad una ground plane.

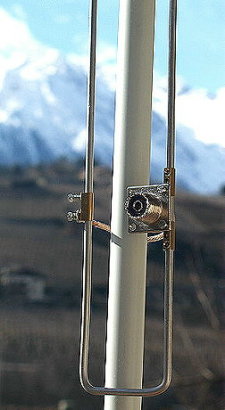

L´adattamento al cavo coassiale si
trova spingendo in alto o in basso il C e la presa.

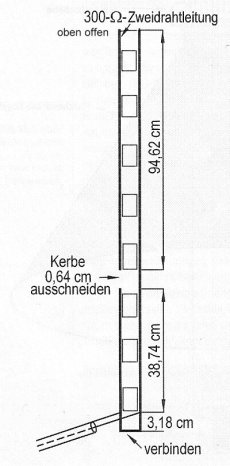

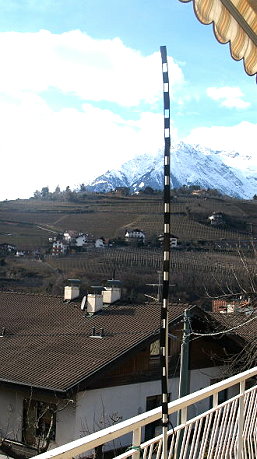

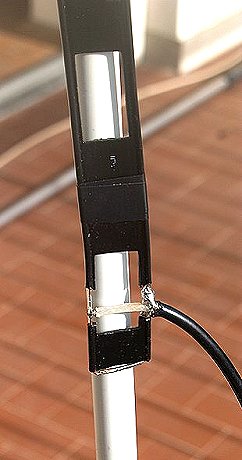

Un altra antenna J per 144 MHz costruita con
piattina di 300 Ohm (Wireman)
L´estremitá dell´antenna presenta un alta impedenza e
puo´ essere
quindi collegata (punto Y)ad una linea aperta,bifilare di un quarto d´onda.

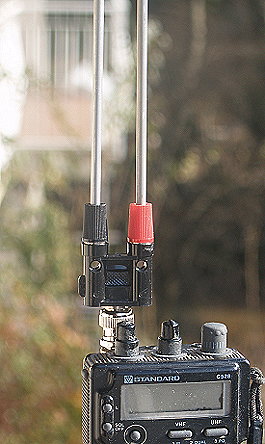

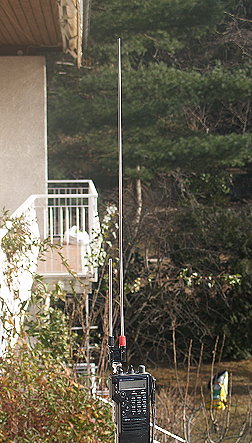

Una J-pole per 70 cm
Servono 2 tubi in alluminio di 4 mm di
diametro, uno lungo 170 mm e l´altro lungo 520 mm.
Vengono infilati in una presa BNC.
