Antenna
monobanda ultracorta per le HF
e come funziona .

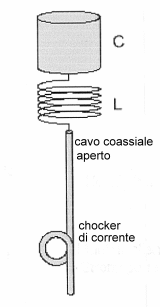

L´antenna é fatta da 3 parti :
1. |
la parte radiante con la sua capacitá |
2. |
la bobina di risonanza |
3. |
il contrappeso con lo chocker di corrente |
1. La parte radiante :
Si possono usare tubi di alluminio o
si fanno dei coni in ottone
Importante é soltanto la
superficie per il calcolo della Capacitá.
Con un tubo lungo l , e
un diametro d in lunghezza metri si calcola la Capacitá con la formula :
Piú veloce
si calcola la Capacitá usando la software di DL7AHW
. Cosí per esempio un tubo del diametro di 4 cm e lungo 40 cm ha una Capacitá di 10.4 pF.
La capacitá del tubo fa
insieme con la bobina un circuito aperto di risonanza . É molto sensibile
a metalli nell´intorno , come ringhiere del balcone o grondaie.
Perció per sintonizzare l´antenna fare che si possa variare la capacitá del
tubo introducendo un altro pezzo di tubo con spessore minore. Il tutto si fissa

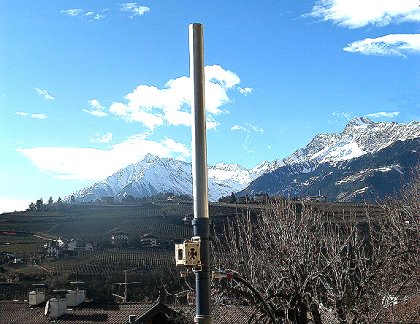

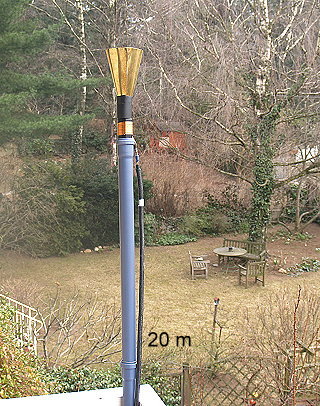

come si vede dalle foto. Poi allungando un pó il tubo, si scende con la frequenza di

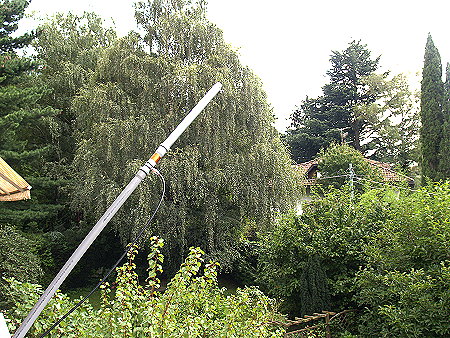

risonanza e viceversa diminuendo la lunghezza si sale di frequenza. L´antenna non deve stare proprio in verticale, un
po´inclinata ,come nella foto ,puó andare meglio. Vedi anche il diagramma

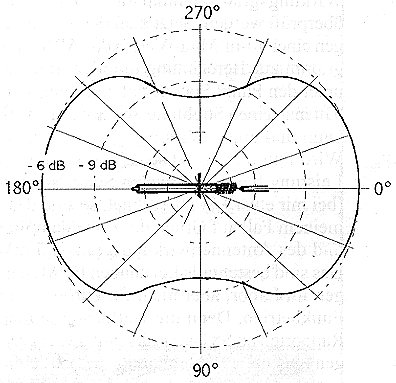

di radiazione con l´antenna in orizzontale.
2.
La
bobina di Resonanza :
Seguendo la legge di Thomson
si calcola l´induttanza per la frequenza desiderata.
Dall´ induttanza ricavata si
calcola poi la bobina. ,meglio con un programmino come per esempio quello giá
citato di DL7AHW

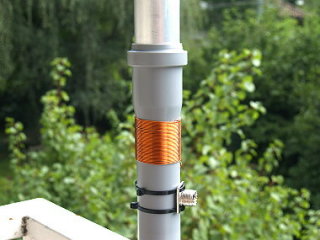

.La bobina viene avvolta su un tubo pvc idraulico di 4 cm di
diametro e lungo
40 cm. Questo tubo viene prolungato con un altro tubo pvc lungo 2m infilandolo
nella guarnizione. Il filo di rame smaltato da 1 mm va fissato con una vite in
basso al tubo di alluminio e la fine della bobina poi va al centro della presa coassiale,come
si puó vedere dalle foto.
Aumentendo le spire diminuisco la
frequenza di risonanza, diminuendo le spire aumento la frequenza.
La calza rimane libera se dopo
un 1/4 d´ onda di cavo coassiale va introdotto il balun di corrente (chocker).
Frequenza MHz | Tubo in alluminio diametro 4 cm | Induttanza uH | Spire rame smaltato 1 mm | Cavo coassiale 1/4 lamda |
---|---|---|---|---|
3.68 |
80 cm |
113.2 |
76.9 |
13m 45cm |
7.07 |
40 cm |
48.61 |
43.3 |
7m 2cm |
14.22 |
40 cm |
12.01 |
17.7 |
3m 48cm |
18.15 |
40 cm |
7.37 |
13 |
2m 73cm |
21.20 |
30 cm |
6.39 |
11.9 |
2m 34cm |
28.5 |
30 cm |
3.53 |
8.2 |
1m 74cm |
3.
Il Contrappeso
Si usa il cavo coassiale stesso come contrappeso fino al chocker balun. Allora la calza alla fine del cavo coassiale che va alla bobina rimane libera . La lunghezza é 1/4 d´onda moltiplicata con 0.66. Le misure si vedono dalla tabella. Dopo la quarta d´onda si deve allora peró introdurre un balun di corrente (un current chocker). Cosí le onde non passono di ritorno verso il trasmettitore..Il cavo coassiale lasciarlo steso per terra é meglio.
Come funziona l´antenna ?

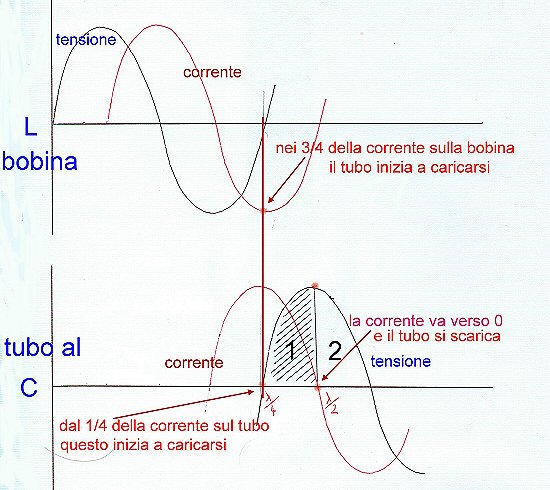

Nel primo quarto ( 1 ) del Periodo della tensione il tubo di alluminio viene caricato
finché il trasmettitore ragiunge la tensione massima. Caricato al massimo,
sul tubo non gira piú corrente e tutta l´enegia del trasmettitore é
concentrata ora nel campo elettrico formatosi. Nel secondo quarto ( 2 ) Periodo
della tensione sul tubo la tensione diminuisce e il tubo si scarica.
Il campo elettrico si propaga.
Quali sono i vantaggi dell´antenna ? |
|

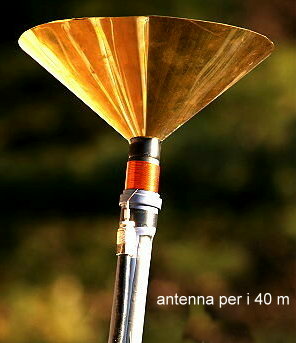

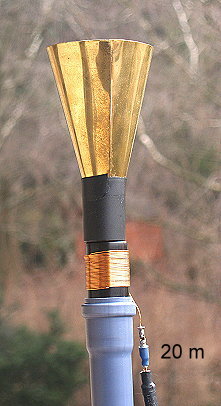

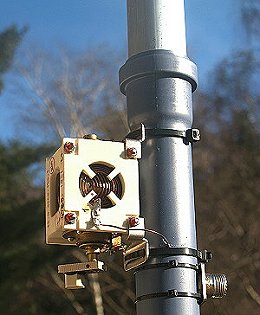

Antenna per 40m,30m,20m e 17m ... con bobina ad´ induttanza variabile.(variometro L)

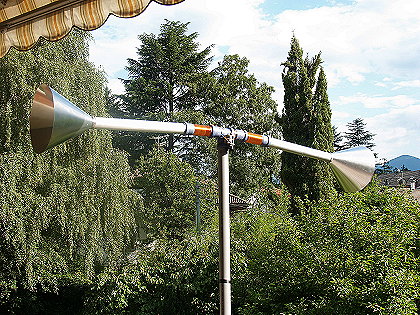

Antenna per 160 m (lunghezza totale 2 m !)
Per qualsiasi chiarimento,rimango a disposizione al mio indirizzo di posta elettronica.
