Quad 2 Element für 70cm im Selbstbau
Es werden 2 Platinen 20x20 cm
benötigt. Darauf wird am Rand entlang ein 1cm breites selbstklebendes
Kupferband geklebt.

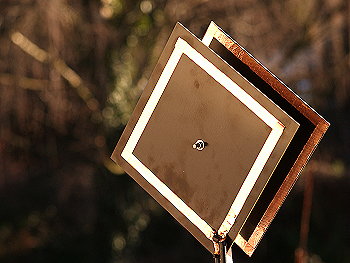

Für das Strahlerelement 175 x175 mm
für den Reflektor 192 x 192 mm

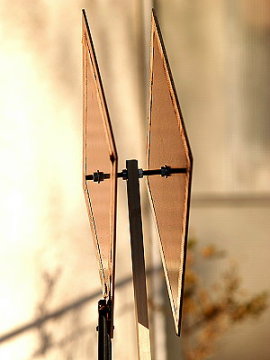

Abstand Strahler Reflektor beträgt 58 mm
EINSPEISUNG
QuadAntennen haben einen Eingangswiderstand zwischen 50 und 60 Ohm

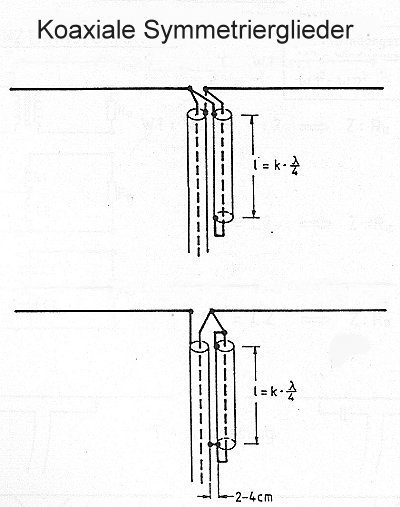

symmetrisch.Hier muss also erst die Einspeisung asymetrisch gestaltet werden
ohne eine Transformation zu bewirken. Beide dieser Symmetrierglieder sind
möglich.

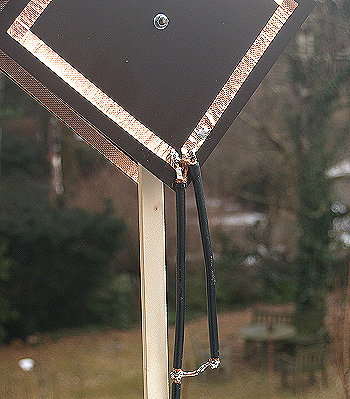

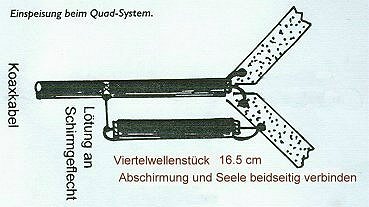

Die Koaxkabellänge beträgt 16.5 cm (elektrische
Viertelwelle) und ist ca. 3cm vom anderen Koaxkabel entfernt.
Die Bandbreite dieser Antenne
beträgt 2 MHz.
Der Gewinn kann mit 6 dB über Dipol angegeben werden.
