Der Phasenpeiler für 2m Band oder 70 cm.

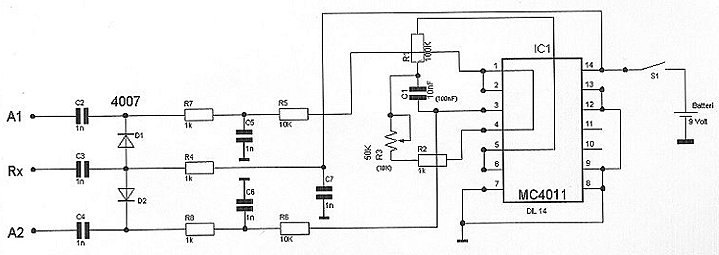

Es werden dabei 2 vertkale Richtantennen (A1 und A2), die in einem bestimmten Abstand voneinander auf einer Kunststoffschiene angebracht sind, innerhalb einer Millisekunde (1 kHz) jeweils nacheinander an den RX-Eingang geschaltet.
Zeigen die Antennen beide parallel zum Sender,so hört man den
lauten 1kHz Ton : es besteht ein Phasengleichlauf ohne Auslöschung der Empfangsfrequenz.
Dreht man aber die Antenen so,dass beide hintereinander zum Sender zeigen,so werden -wenn Antennenabstand und Koaxkabellängen stimmen- die Phasen überlagert und beinahe ausgelöscht...der 1 kHz Ton verschwindet.
Durch Ersetzen von R7 und R8 mit einem Poti kann man durch Phasenbeeinflussung die Tonauslöschung noch optimieren. Ein Schenkel des booms soll in der Länge auch variabel sein.
Die Tonhöhe kann man mit dem 50 k Ohm Poti einstellen.   Die Dioden sind
1N 4007 (162272 Conrad)  und ein IC  Mos 4011 (172570 Conrad).



Abstand der Antennen und Koaxkabellängen :

Frequenz Abstand der Antennen Koaxkabellänge 1 Koaxkabellänge 2
145 MHz 75-80 cm variabel 49.1 cm 101.9 cm
435 MHz 29 cm variabel 18 cm 37.14 cm

Das 2. Koaxkabel ist um die Länge des Antennenabstandes  vergrössert multipliziert mit dem Verkürzungsfaktor 0.66 :
also bei 435 MHz     :    18 + 29 x 0.66 = 18 + 19.14 = 37.14 cm
          bei 145 MHz    :    49.1 + 80 x 0.66 = 49.1 + 52.8 =101.9 cm
